真空活塞壓力計校驗精密壓力表的步驟分析
閱讀次數：809 發布時間：2020/3/30 8:45:30
真空活塞壓力計校驗精密壓力表的步驟分析
(1)真空活塞壓力計檢驗精密壓力表：
a、松開活塞筒鎖緊手柄，將活塞系統從前方繞水平軸轉動，使飛輪在水平轉軸上方且活塞在垂直位置鎖緊，調整活塞系統底座下部的滾花螺母，使活塞筒上的水平儀氣泡居于中間位置，并緊固調水平處的滾花螺母。
(2)真空活塞壓力計校驗精密真空表：
a、松開活塞筒鎖緊手柄，使活塞系統從前方繞至水平軸下面，且活塞在垂直位置并鎖緊，調整活塞系統底座下部的滾花螺母使活塞筒上的水平儀氣泡居中間位置，緊固調水平處的滾花螺母。

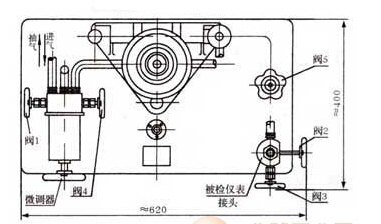

使用操作步驟，如下圖：
(1)真空活塞壓力計檢驗精密壓力表：
a、松開活塞筒鎖緊手柄，將活塞系統從前方繞水平軸轉動，使飛輪在水平轉軸上方且活塞在垂直位置鎖緊，調整活塞系統底座下部的滾花螺母，使活塞筒上的水平儀氣泡居于中間位置，并緊固調水平處的滾花螺母。
b、被檢精密壓力表接在閥3上，打開閥3、閥4、閥5，關閉閥1、2，使微調器螺桿旋出約15mm左右位置。
c、在活塞系統上加所測壓力點砝碼。
d、緩慢打開閥1，使壓力升至被校壓力點附近，使活塞升起，并順時針緩慢地轉動飛輪以帶動活塞，關閉閥1，用微調器使活塞保持在工作位置指示線上，此時可校驗該點精密壓力表的壓力值，同樣可校驗其余各點的壓力值。
e、降壓時關閉閥1，緩慢打開閥2至被測壓力點附近關閉，微調并使活塞轉動在工作位置上，此時可校驗該點精密壓力表上的壓力，零位打開閥2，使管路通大氣。
(2)真空活塞壓力計校驗精密真空表：
a、松開活塞筒鎖緊手柄，使活塞系統從前方繞至水平軸下面，且活塞在垂直位置并鎖緊，調整活塞系統底座下部的滾花螺母使活塞筒上的水平儀氣泡居中間位置，緊固調水平處的滾花螺母。
b、將被檢精密真空表按與閥3上，打開閥3、4，油杯蓋，關閉閥2、5，并使微調器螺桿旋出約15mm左右居中間位置。
c、用軟管接真空泵抽真空。
d、在活塞系統上加所測壓力點相應的砝碼。
e、緩慢打開閥1，使真空值到被校驗點附近，使活塞升起并順時針緩慢地轉動飛輪以帶動活塞，關閉閥1，用微調器使活塞保持在工作位置指示線上，此時可校驗該點精密真空表上的真空值，同樣可校其余各點。
f、回程校驗時打開閥2，至校驗點附近關閉，微調并使活塞轉動在工作位置指示線上，此時可校驗 精密壓力表上真空值，零位可用打開閥2使管路通大氣得到。
