 NHR-5702增強型多回路測量顯示控制儀
概述

    NHR-5702系列增強型多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、 打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
    ★雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。
    ★可巡回檢測8路或16路測量信號，各輸入通道測量信號互不干擾。
    ★具備36種信號輸入類型，用戶可根據需求任意設置輸入類型；0.2％級測量精度。
    ★報警方式可選擇“統一報警輸出”、“分別報警輸出”；“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。
    ★變送輸出方式可以選擇“統一變送輸出”、“分別變送輸出”、“按指定輸入通道的采樣值變送”、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”；每路變送輸出之間采用隔離技術從而提高抗干擾性。
    ★儀表可同時連接分別報警和分別變送副機，即同時實現了分別報警和分別變送功能。
    ★儀表數據刷新周期2秒/16路。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。

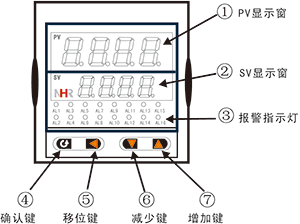

 儀表面板
160*80mm（A型） 80*160mm（B型） 96*96mm（C型） 副機
外型尺寸：寬*高*深=145*90*40mm
 儀表接線圖

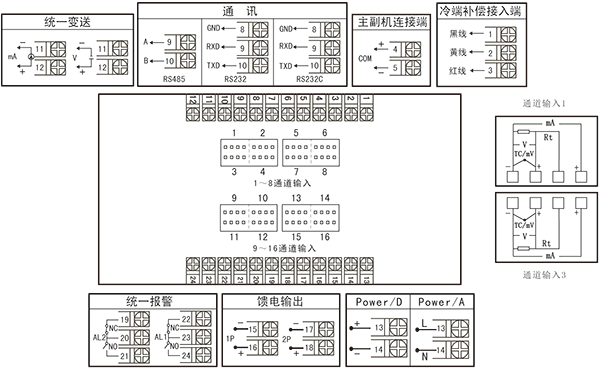

A、B、C型主機接線圖

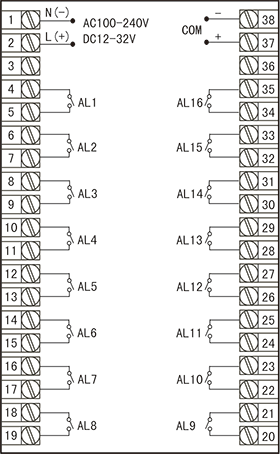

分別報警副機                                                     分別變送副機



2.gif    3.gif
注：統一變送輸出的接線端子在1號輸出端子上。
 儀表選型
NHR-5712□-□-□/□/□/□( )-□-( )八回路
        ① ② ③ ④ ⑤ ⑥    ⑦  ⑧
NHR-5722□-□-□/□/□/□( )-□-( )十六回路
        ① ② ③ ④ ⑤ ⑥    ⑦  ⑧
①規格尺寸 ②輸入分度號
代碼 寬*高*深 代碼 分度號（測量范圍）
A
B
C		 160*80*120mm（橫式）
80*160*120mm（豎式）
96*96*120mm（方式）		 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56		 熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E(0～1000℃)
熱電偶T(-200.0～400.0℃)
熱電偶J(0～1200℃)
熱電偶R(0～1600℃)
熱電偶N(0～1300℃)
F2(700～2000℃)
熱電偶Wre3-25(0～2300℃)
熱電偶Wre5-26(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
內部保留
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換（備注1）
特殊規格
③變送輸出
代碼 輸出類型(輸出方式與負載電阻RL)
X
0
1
2
3
4
5
00
01
02
03
04
8		 無輸出
4-20mA(統一變送;RL≤500Ω)
1-5V(統一變送;RL≥250KΩ)
0-10mA(統一變送;RL≤1KΩ)
0-5V(統一變送;RL≥250KΩ)
0-20mA(統一變送;RL≤500Ω)
0-10V(統一變送;RL≥4KΩ)
4-20mA(分別變送;RL≤500Ω)
1-5V(分別變送;RL≥250KΩ)
0-10mA(分別變送;RL≤1KΩ)
0-5V(分別變送;RL≥250KΩ)
0-20mA(分別變送;RL≤500Ω)
特殊規格
④報警輸出（繼電器接點輸出）
代碼 報警通道
X
1
2		 無輸出
統一報警
分別報警
⑤通訊輸出
代碼 通訊接口（通訊協議）

X
D1
D2
D3

 無輸出
RS485通訊接口(Modbus RTU)
RS232通訊接口(Modbus RTU)
RS232C打印接口
⑥饋電輸出
代碼 饋電輸出（輸出電壓）
X
1P
2P		 無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”
表示第一路12V，第二路24V饋電輸出。
⑦供電電源
代碼 電壓范圍
A
D		 AC100-240V(50/60Hz)
DC 12-36V
⑧備注(無可省略)

備注：

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。

3、分別報警最多可帶16限報警輸出，分別變送輸出最多可帶8路

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

      例1：NHR-5712A-27-0/1/X/X-A(統一變送輸出和統一報警輸出)

      例2：NHR-5722A-14-X/2/D1/X-A(16限報警輸出)

      例3：NHR-5722A-14-00/X/D1/X-A(8路變送輸出)

      例4：NHR-5722A-27-00/2/X/X-A(8路變送輸出和16限報警輸出)
