    NHR-5740系列四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。
    ★四屏LED數碼顯示。
    ★可同時檢測4路測量信號，各輸入通道測量信號互不干擾。
    ★具備36種信號輸入類型，用戶可根據需求任意設置輸入類型；0.2％級測量精度。
    ★可帶8路分別報警輸出功能和4路分別變送輸出功能。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。

儀表面板


160*80mm（A型）	80*160mm（B型）	96*96mm（C型）

儀表接線圖

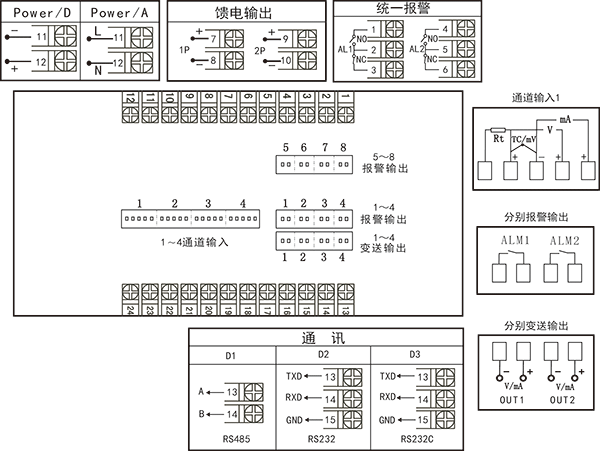

A、B型接線圖

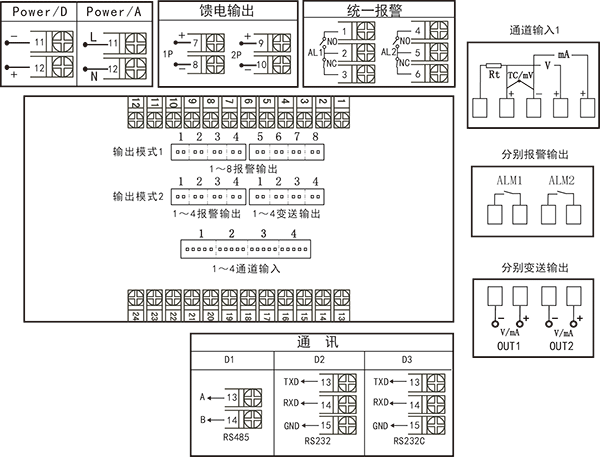

C型接線圖

注：
1、上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
2、統一變送輸出的接線端子在1號輸出端子上。

儀表選型

NHR-5740□-□-□/□/□/□( )-□-( )四回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C	16080136mm（橫式） 80160136mm（豎式） 9696136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E(0～1000℃) 熱電偶T(-200.0～400.0℃) 熱電偶J(0～1200℃) 熱電偶R(0～1600℃) 熱電偶N(0～1300℃) F2(700～2000℃) 熱電偶Wre3-25(0～2300℃) 熱電偶Wre5-26(0～2300℃) 熱電阻Cu50(-50.0～150.0℃) 熱電阻Cu53(-50.0～150.0℃) 熱電阻Cu100(-50.0～150.0℃) 熱電阻Pt100(-200.0～650.0℃) 熱電阻BA1(-200.0～600.0℃) 熱電阻BA2(-200.0～600.0℃) 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換（備注1）特殊規格
③變送輸出
代碼	輸出類型（輸出方式）
X 0 1 2 3 4 00 01 02 03 04 8	無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 特殊規格
④報警輸出（繼電器接點輸出）
代碼	報警通道
X 1 2	無輸出統一報警分別報警
⑤通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無輸出 RS485通訊接口(Modbus RTU) RS232通訊接口(Modbus RTU) RS232C打印接口
⑥饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。
⑦供電電源
代碼	電壓范圍
A D	AC100-240V(50/60Hz) DC 20-29V
⑧備注(無可省略)

備注：
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 2、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。 3、分別報警輸出最多8限，分別變送輸出最多4路。 4、NHR-5740C型儀表帶4路分別變送輸出功能時，只能帶4限分別報警輸出功能；當無變送輸出功能時，可帶8限分別報警輸出。 5、儀表供電電源為D（DC20～29V）時，不帶分別變送和分別報警功能。 6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。例1：NHR-5740A-27-00/X/D1/X-A(4路變送輸出) 例2：NHR-5740A-14-X/2/X/1P-A(8限報警輸出)
